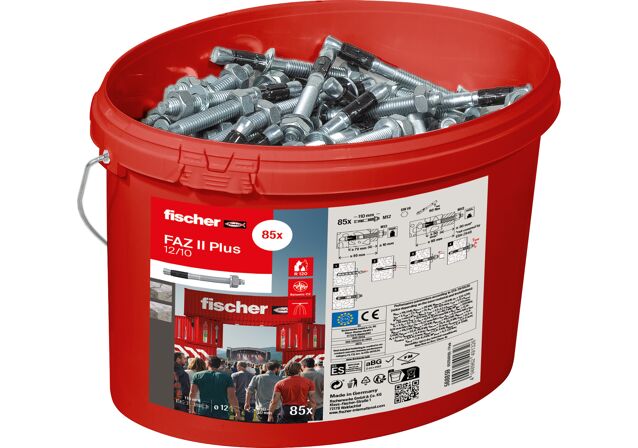

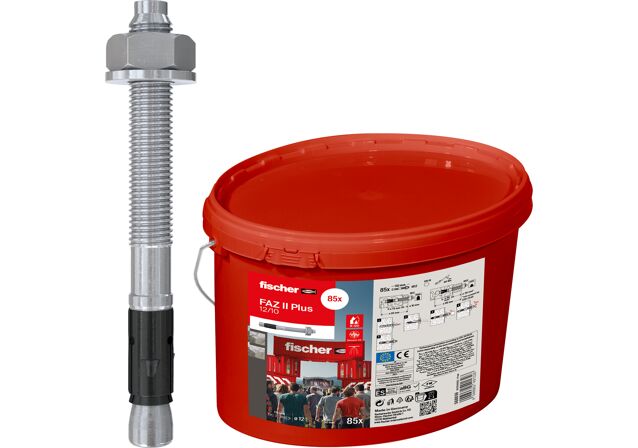

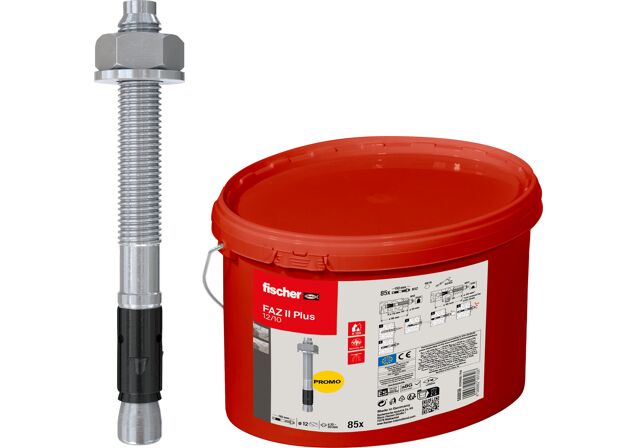

Name: fischer doorsteekanker FAZ II Plus 12/10 in emmer
Brand: fischer

Voor de hoogste eisen. Sterk en flexibel.

Voordelen

Snelle en eenvoudige montage zonder de noodzaak om boorgaten te reinigen (M8-M24).
Talrijke certificeringen voor verschillende ondergronden (beton C12/15 t/m C80/90, vezelversterkt beton, massieve kalkzandsteen) vergroten het aantal toepassingen en toepassingsgebieden.
Met de nieuwe ETA certificering nemen de treksterktes aanzienlijk toe. Hierdoor zijn er minder bevestigingspunten en ankers nodig.
De nieuwe ETA bevestigt het gebruik van de FAZ II Plus voor dynamische belastingen voor de diameters M16- t/m M24.
Het snelle montageproces van de FAZ II Plus biedt een efficiënte bevestigingsoplossing voor dynamische toepassingen met lage belastingscycli (M16 t/m 24) met een direct belastbare verankering.
De ETA-certificering garandeert samen met andere testrapporten (RWS, ZTV, ETK) hoge belastingen in geval van brand.
Een externe onafhankelijke beoordeling bevestigt de levensduur van de verankering tot 120 jaar. De FAZ II Plus gaat dus een hele eeuw mee en is perfect geschikt voor grote, langdurige bouwprojecten (M10 t/m M16).
Met de FAZ II Plus kunnen hoge seismische belastingen van prestatiecategorie C1 en C2 worden opgenomen voor diameters M10 t/m M24 met en zonder gebruik van de Vulring FFD bij montage.
De variabele verankeringsdieptes maken een nauwkeurige afstemming op de gewenste belastingen mogelijk.
Het eerste segmentanker M6 met ETA optie 1 garandeert een veilige en gecertificeerde verankering.

Het fischer Doorsteekanker FAZ II Plus is hét stalen segmentanker voor de hoogste eisen met hoge trekbelastingen voor een breed toepassingsgebied. Met het stalen anker kunnen zware lasten in gescheurd beton worden verankerd. De FAZ II Plus is eenvoudiger en sneller in te plaatsen doordat boorgatreiniging niet meer nodig is (geldt allleen voor M8 t/m M24). De beproefde spreidclip draagt de krachten veilig over in het beton en maakt een direct belastbaar, hoog draagvermogen mogelijk, zelfs in het geval van dynamische belastingen. Het stalen anker is bijvoorbeeld ideaal voor het verankeren van leuningen, zware kabelgoten, consoles en in het geval van dynamische belastingenzoals hefbruggen, transportbanden en pompen.

Toepassingen

Staalconstructies
Vangrails
Consoles
Tunnels
Lifts
Hefbruggen
Lopende banden
Pompen
Ladders
Kabelgoten
Machines
Trappen
Façades
Houtconstructies

Bouwmaterialen

Gecertificeerd voor:

Gescheurd en ongescheurd beton C20/25 t/m C50/60

Ook geschikt voor:

Beton C12/15 (extern testrapport)
Beton C80/95 (extern testrapport)
Vezelversterkt beton (extern testrapport)
Kalkzandsteen (extern testrapport)

De details (bouwmaterialen, belastingen, etc.) van de beschikbare goedkeuring zijn van toepassing.

Certificering

ETA-19/0520
DoP No. 0334
3023222
ESR-2948
BZS D 23-607

Functie

De FAZ II Plus is geschikt voor zowel voor- als doorsteekmontage en is dankzij de lange schroefdraad ook ideaal voor afstandsmontage.
Bij het toepassen van het aandraaimoment wordt de conus in de spreidclip getrokken en zet deze uit tegen de boorgatwand.
Het anker is volgens de certificering correct geplaatst wanneer het vooraf bepaalde aandraaimoment is bereikt.
Bij seriemontage raden we aan de FABS of FA-ST II montagehulpstuk te gebruiken.
In geval van seismische vereisten kan de ruimte tussen het anker en het aanbouwdeel worden opgevuld met behulp van de Vulring FFD.
Voor dynamische belastingen dient een extra “dynamische set” te worden gebruikt, welke na montage wordt afgevuld met Injectiemortel met een druksterkte ≥ 50 N/mm² bijvoorbeeld: FIS V Plus, FIS EM Plus, FIS HB of FIS SB).

Push-through installation with hexagon nut

1 / 5

1
2
3
4
5

Without borehole cleaning

1 / 6

1
2
3
4
5
6

Push-through installation of the cup nut version with setting gauge

1 / 8

1
2
3
4
5
6
7
8

Goed-keuring
ICC goedkeuring
Seismische certificering	C1 / C2
Boordiameter ( d₀ )	12 mm
Min. boorgatdiepte bij doorsteekmontage ( h₂ )	100 mm
Max. nuttige lengte hef,stand/hef,red ( t_fix )	10 / 30 mm
Ankerlengte	110 mm
Draad ( Ø x Lengte )	M12 x 61 mm
Sleutelwijdte	19 mm
Aandraaimoment ( T_inst )	60 N·m
Inhoud	85 x FAZ II Plus 12/10

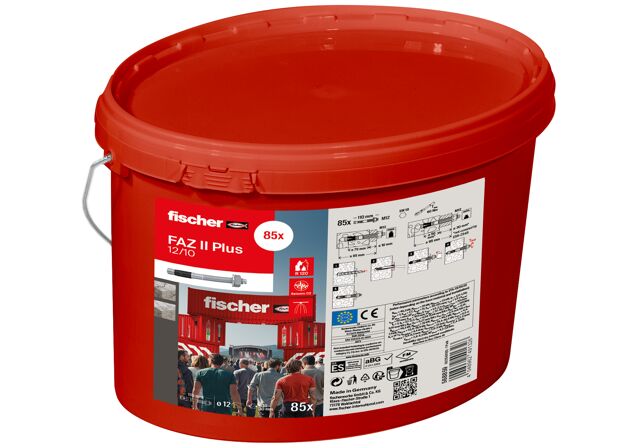

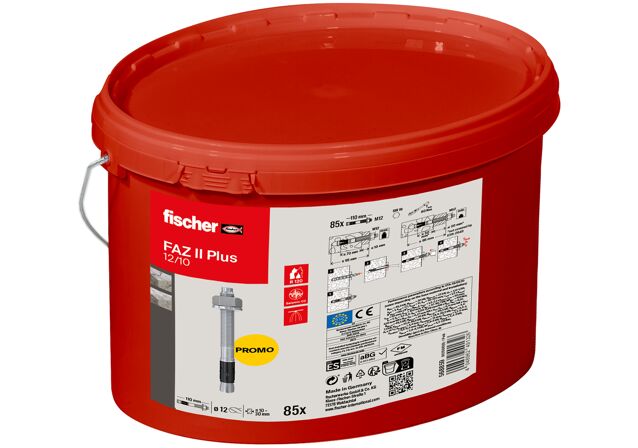

Soort verpakking	Emmer
Hoeveelheid	85 stuks
GTIN (EAN-Code)	4048962491326
