Art. nr. 564632

GTIN (EAN-Code): 4048962462579

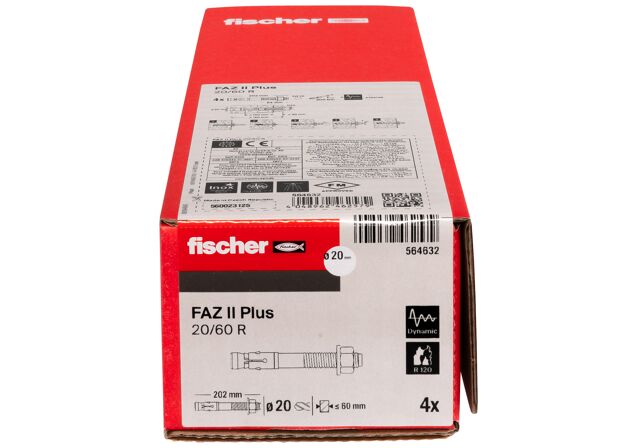

fischer Doorsteekanker FAZ II Plus 20/60 R roestvast staal

Name: fischer Doorsteekanker FAZ II Plus 20/60 R roestvast staal
Brand: fischer

Productvarianten

CAD Data

Afbeeldingen downloaden

Kenmerken

Snelle en eenvoudige montage zonder boorgatreiniging (M8-M24).
Roestvast staal: maximale veiligheid voor gebruik buitenshuis.
Sterk verhoogde trekbelastingen dankzij de nieuwe ETA certificering. Dit maakt minder bevestigingspunten en kleinere voetplaten mogelijk.
Op de millimeter nauwkeurige aanpassing aan de belastingen door de variabele verankeringsdieptes.
Hoogste seismische belastingen voor diameters M10-M24 met en zonder gebruik van de vulring FFD.

Art. nr. 568789
Dynamische set M20 R
Art. nr. 549959
Quattric II 20/400/450
Art. nr. 567792
Blaasbalg AB G

Voor de hoogste eisen. Sterk en flexibel.

Voordelen

Snelle en eenvoudige montage zonder boorgatreiniging (M8-M24).
Talrijke certificeringen voor verschillende ondergronden (beton C12/15 t/m C80/95, vezel versterkt beton, volle kalkzandsteen) voor een zeer breed toepassingsgebied.
Met de nieuwe ETA certifcering zij de treksterktes aanzienlijk toegenomen. Hierdoor zijn er minder bevestigingspunten en dus minder ankers nodig.
De nieuwe ETA bevestigt het gebruik van de FAZ II Plus voor dynamische belastingen voor diameters M16-M24.
De snelle montage van de FAZ II Plus biedt een efficiënte bevestigingsoplossing voor dynamische toepassingen (M16-24) en is daarnaast direct belastbaar.
De ETA-certificering garandeert samen met andere testrapporten (RWS, ZTV en ETK) hoge belastingen bij brand.
Een onafhankelijke externe beoordeling garandeert de levensduur tot 120 jaar. Zo gaat de FAZ II Plus een eeuwigheid mee en is daarmee perfect geschikt voor grote bouwprojecten waar een lange levensduur vereist is (M10-M16).
De FAZ II Plus absorbeert hoge seismische belastingen van prestatiecategorie C1 en C2 voor diameters M10-M24. Het gebruik van de vulring FFD is optioneel.
De variabele verankeringsdiepte maakt een tot op de millimeter nauwkeurige aanpassing aan de belasting mogelijk.
Het eerste segmentanker M6 met ETA optie 1 certificering garandeert een veilige verankering.

Het fischer doorsteekanker FAZ II Plus is hét stalen anker voor de hoogste eisen met hoge trekbelastingen voor een breed toepassingsgebied. Met het stalen anker kunnen zware lasten in gescheurd beton worden vastgezet. De FAZ II Plus is eenvoudiger en sneller in te plaatsen door het wegvallen van boorgatreiniging (geldt voor M8 - M24). De beproefde spreidclip draagt de lasten veilig over in het beton en maakt een direct belastbaar, hoog draagvermogen mogelijk. Zo is het stalen anker uitermate geschikt voor het verankeren van leuningen, zware kabelgoten en consoles.

Toepassingen

Staalconstructies
Vangrails
Consoles
Tunnels
Lifts
Hefplatforms
Lopende banden
Pompen
Ladders
Kabelgoten
Machines
Trappen
Façades
Houtconstructies

Bouwmaterialen

Gecertificeerd voor:

Gescheurd en ongescheurd beton C20/25 t/m C50/60

Ook geschikt voor:

Beton C12/15 (onafhankelijk extern testrapport)
Beton C80/95 (onafhankelijk extern testrapport)
Vezelversterkt beton (onafhankelijk extern testrapport)
Kalkzandsteen (onafhankelijk extern testrapport)

De details (bouwmaterialen, belastingen, etc.) van de beschikbare goedkeuring zijn van toepassing.

Certificering

ETA-19/0520
ETA-20/0897
DoP No. 0334
DoP No. 0337
3023222
ESR-2948
BZS D 23-607
EPD-Kiwa-EE-181455-EN

Functie

De FAZ II Plus is geschikt voor zowel voor- als doorsteekmontage en is dankzij de lange schroefdraad ook ideaal voor afstandsmontage.
Bij het aanbrengen van het aandraaimoment wordt de conus in de spreidclip getrokken waardoor deze zich stevig in de boorgatwand vastgrijpt.
Het anker is volgens de certificering correct geplaatst wanneer het vooraf bepaalde aandraaimoment is bereikt.
In het geval van seriematige montage raden we het gebruik van de FABS of FA-ST II montagehulpen aan.
Bij seismische belastingen kan de ringvormige spleet tussen anker en aanbouwdeel met injectiemortel worden afgevuld door gebruik te maken van de vulring FFD.
Voor dynamische belastingen dient een extra "Dynamische set" te worden gebruikt welke na montage wordt afgevuld met injectiemortel FIS V Plus, FIS EM Plus, FIS HB of FIS SB.

Push-through installation with hexagon nut

1 / 5

Without borehole cleaning

1 / 6

Push-through installation of the cup nut version with setting gauge

1 / 8

ETA Certification Document

pdf, ETA-19/0520

European Technical Assessment for fischer Bolt Anchor FAZ II Plus, FAZ II Plus R, FAZ II Plus HCR - Mechanical fasteners for use in concrete

Gecreëerd op 24-05-2023

DOP - Declaration of Performance

pdf, DoP No. 0334

Declaration of Performance for for fischer Bolt Anchor FAZ II Plus, FAZ II Plus R, FAZ II Plus HCR (Mechanical anchor for use in concrete)

Gecreëerd op 31-05-2023

ETA Certification Document

pdf, ETA-20/0897

European Technical Assessment for fischer Bolt Anchor FAZ II Plus dynamic - Post-installed fasteners in concrete under fatigue cyclic loading

Gecreëerd op 22-05-2023

DOP - Declaration of Performance

pdf, DoP No. 0337

Declaration of Performance for for fischer Bolt Anchor FAZ II Plus dynamic (Post-installed fastening in cracked or uncracked concrete)

Gecreëerd op 05-06-2023

Goed-keuring
ICC goedkeuring
Seismische certificering	C1 / C2
Boordiameter( d₀ )	20 mm
Min. boorgatdiepte bij doorsteekmontage( h₂ )	185 mm
Max. nuttige lengte h_ef,stand/h_ef,min.( t_fix )	60 / - mm
Ankerlengte	202 mm
Draad( Ø x Lengte )	M20 x 84 mm
Sleutelwijdte	30 mm
Aandraaimoment( T_inst )	200 N·m
Soort verpakking	Doos
Hoeveelheid	4 stuks
GTIN (EAN-Code)	4048962462579
