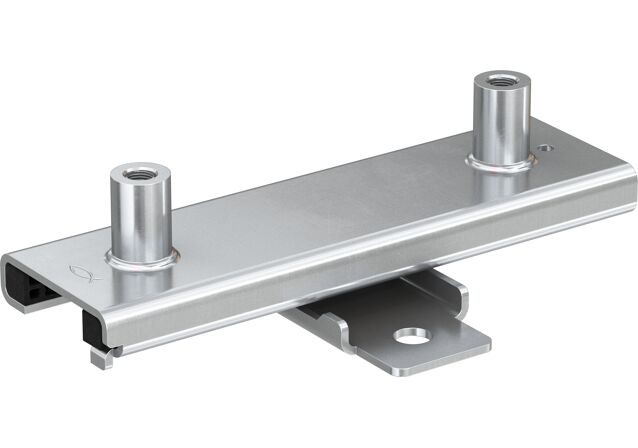

fischer Glijelement medium FASM2 M10/12

Name: fischer Glijelement medium FASM2 M10/12
Brand: fischer

Productvarianten

Afbeeldingen downloaden

Kenmerken

Brandtestverslag volgens MLAR R30 tot een maximum van R120.
Toepassing als rechtopstaande of hangende slider.
Glijdpad van 100 of 150 mm mogelijk.
Compatibel met de FUS en FMS kanaalsystemen.

Art. nr. 079767
GS M10 x 60
Art. nr. 024650
MU M12
Art. nr. 079735
MU M10
Art. nr. 091461
GS M12 x 100
Art. nr. 079769
GS M10 x 100
Art. nr. 091443
GS M12 x 60
Art. nr. 079768
GS M10 x 80

De middelzware axiale slider met enkele of dubbele montage en combinatieaansluitdraad

Voordelen

Het brandtestrapport volgens MLAR R30 tot maximaal R120 garandeert een objectief geteste functionele veiligheid.
De FASM kan flexibel worden gebruikt, dankzij de toepassingsmogelijkheden als staande of hangende glijder en als geleidingslager op verticale pijpleidingen.
De lage glijwrijving van de kunststof glijrails maakt een optimale krachtuitoefening op het vaste punt mogelijk.
Door het grote glijpad en de lange glijrails kunnen grote uitbreidingen probleemloos worden opgevangen.
De bodemplaat van de FASM is compatibel met de FUS- en FMS-gootsystemen en kan met één of twee schroeven worden bevestigd.
Een dwarssledefunctie van de FASM is mogelijk met de dwarsslede FCSM en met de FASL2 M10.

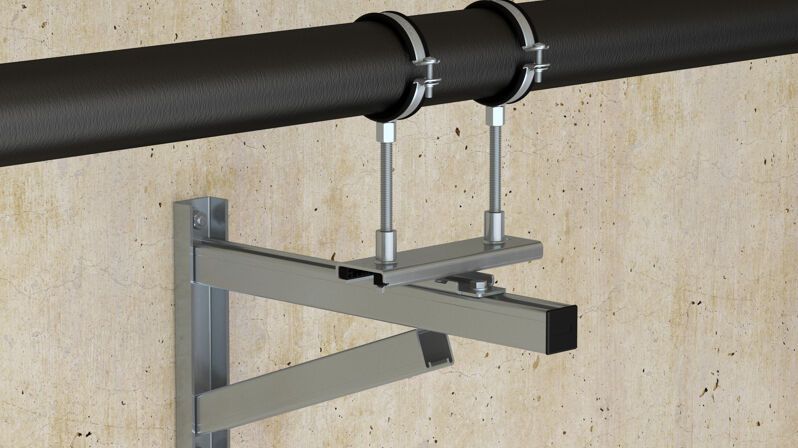

De FASM axiale glijder wordt gebruikt om buisuitzettingen op te vangen en wordt aanbevolen voor middelgrote buizen tot DN150. De FASM heeft een maximaal schuifbereik van 100 mm / 150 mm en een maximaal draagvermogen van 3,0 kN. fischer biedt de FASM aan met een metrische combinatiedraad M10/M12. De FASL kan worden gebruikt voor staande of hangende montage. De gegalvaniseerde versie is geschikt voor montage in gebouwen. De axiale glijder FASM2 garandeert een extra plus aan veiligheid dankzij het brandveiligheidscertificaat.

Eigenschappen

Materiaal: staal
Verzinking: gegalvaniseerd staal
Sliding strip materiaal: glasvezelversterkt polyamide
Temperatuurbereik: -30 °C tot +130 °C

Brandtestrapport	Ja
Metrisch draad ( A )	M10 / M12
Lengte	220 mm
Breedte ( B )	140 mm
Hoogte ( H )	63 mm
Dikte ( S )	3 mm
Max. aanbevolen statische belasting (hangend) ( N_empf )	3 kN
Max. aanbevolen statische belasting (rechtop) ( N_empf )	3 kN
Adhesiefactor	0,13
Factor glijweerstand	0,10
Schuifweg	150 mm
Hoeveelheid	10 stuks
GTIN (EAN-Code)	4048962482782
