fischer Constructieplug SXR 10 x 60 SS zeskante bout

Name: fischer Constructieplug SXR 10 x 60 SS zeskante bout
Brand: fischer

Productvarianten

Afbeeldingen downloaden

Kenmerken

Geringe verankeringsdiepte bespaart tijd en kosten.
ETA-beoordeling in beton en metselwerk.
De plug spreidt zich in massief bouwmateriaal.
In geperforeerde bouwmaterialen wordt de plug in de holle ruimte verankerd.
Met veiligheidsschroef met zeskante kop.

De efficiënte constructieplug met kort spreidelement

Voordelen

De speciale werking maakt bij een verankeringsdiepte van slechts 50 mm het gebruik in massieve en geperforeerde bouwmaterialen mogelijk en zorgt zo voor een efficiënte bevestiging.
De ETA-beoordeling dekt het gebruik in veel verschillende massieve en geperforeerde bouwmaterialen en garandeert daarmee een veilige bevestiging.
De speciaal ontwikkelde combinatie van plug en veiligheidsschroef zorgt voor een optimaal gebruik. De plug trekt voelbaar en biedt daardoor meer montagecomfort.
Het assortiment biedt voor elke bevestiging de juiste plug.

De fischer Constructieplug SXR-SS is een plug van kwalitatief hoogwaardig nylon met de fischer zeskante schroef en passende onderlegring. Dankzij de bijzondere geometrie van de plug kan de SXR in massief materiaal en materialen zoals geperforeerde baksteen worden gebruikt. Door de geringe verankeringsdiepte van slechts 50 mm kan de constructieplug in het bijzonder bij meervoudige bevestigingen van niet-dragende systemen op zeer efficiënte wijze worden verwerkt. De fischer Constructieplug SXR-SS met de zeskante schroef en passende onderlegring wordt vooral aanbevolen voor de bevestiging van metaalconstructies.

Toepassingen

Gevel-, plafond en dakconstructies van hout en metaal
Ramen
Hekwerken en deuren
Kledingkasten
Hangende keukenkasten
Rachelwerk
Balken
TV consoles
Afwerklaag
Metalen beugels
Metal ondersteuningen
Kabelkanalen
Kabelgoten

Bouwmaterialen

Goedgekeurd voor:

Beton ≧ C12/15
Geperforeerde baksteen
Holle bouwsteen van licht beton
Geperforeerde kalkzandsteen
Volle kalkzandsteen
Cellenbeton
Volle bouwsteen van normaal- en lichtbeton
Volle baksteen
Thermische isolatieblokken

Tevens geschikt voor:

Natuursteen met hoge dichtheid
Gipsblokken

De details (bouwmaterialen, belastingen, etc.) van de beschikbare goedkeuring zijn van toepassing.

Certificering

ETA-07/0121
DoP No. 0329

Functie

De SXR is geschikt voor de doorsteekmontage.
De SXR spreidt in massieve bouwmaterialen.
In geperforeerde bouwmaterialen worden de lasten rond de stenen verdikkingen verdeeld.
Bij betonblokken alleen draaiend boren (zonder slagmechanisme).
Voor de bevestiging van houtconstructies wordt geadviseerd om schroeven met verzonken kop te gebruiken, bij metaalconstructies worden dat pluggen met een brede hulsrand en met zeskante kop met voorgevormde onderlegring.

1 / 5

Goed-keuring
Boordiameter ( d₀ )	10 mm
Min. boorgatdiepte bij doorsteekmontage ( h₂ )	70 mm
Nuttige lengte bij verankeringsdiepte 50 mm ( t_fix )	10 mm
Pluglengte ( l )	60 mm
Opname	SW 13

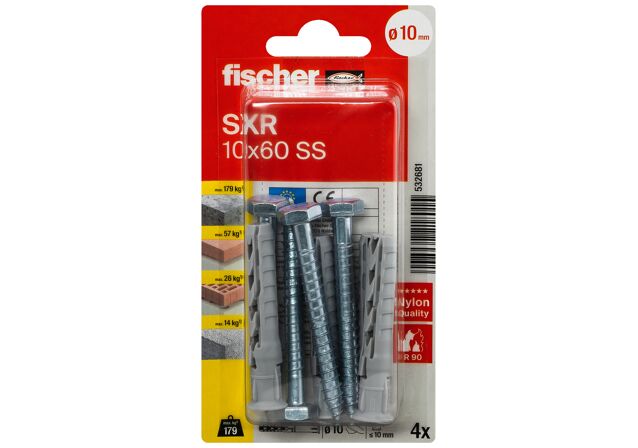

Inhoud	4 x SXR 10 x 60, 4 x Hexagonalekop schroef 7 x 65, Verzinkt
Soort verpakking	Blisterkaart
Hoeveelheid	4 stuks
GTIN (EAN-Code)	4048962218015
