Met dopmoer. Voor de hoogste eisen. Sterk en flexibel.

Doorsteekanker FAZ II Plus met dopmoer

Name: Doorsteekanker FAZ II Plus met dopmoer
Brand: fischer

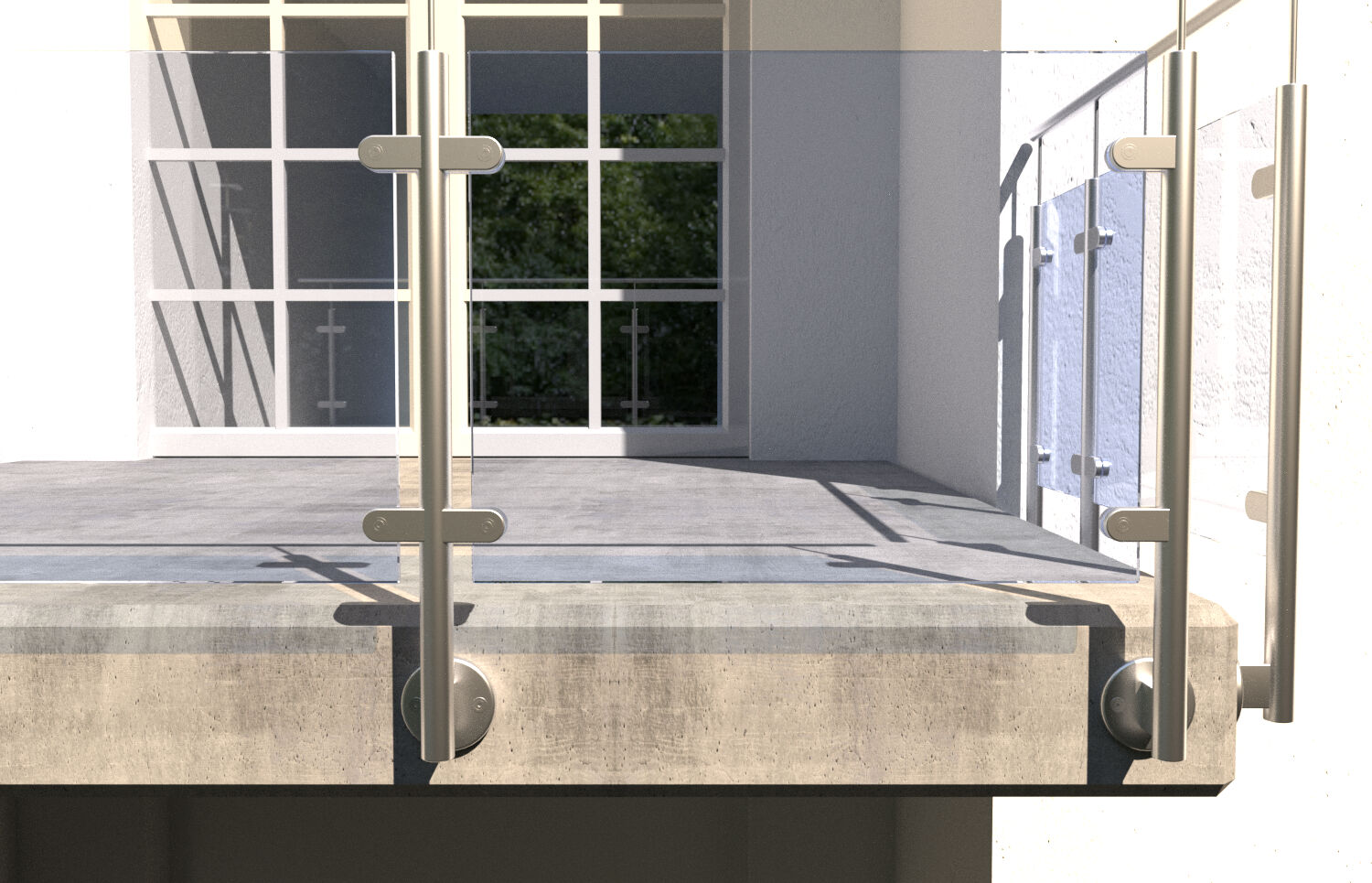

Het fischer doorsteekanker FAZ II Plus H met dopmoer is het stalen anker voor de hoogste eisen én fraaie afwerking. De afmetingen M10 en M12 zijn opgenomne in de ETA gecertificeerd. Door de variabele verankeringsdieptes en de eenvoudige montage is het doorsteekanker FAZ II Plus H bijzonder flexibel inzetbaar. Het beproefde spreidsegment draagt de lasten veilig over in het beton en zorgt voor maximale draagkracht. De FAZ II Plus H is de ideale oplossing voor bijvoorbeeld de verankering van leuningen en in zichtbare gebieden: de dopmoer geeft niet alleen een fraaie afwering, maar zorgt ook voor een ongevalvrije montage dankzij de afgeronde vorm.

Productvarianten

Afbeeldingen downloaden

Productvarianten

Goedkeuringen / Testrapporten

8 Product varianten

Boordiameter

Min. boorgatdiepte bij doorsteekmontage

Max. nuttige lengte hef,stand/hef,red

Ankerlengte

Draad

Sleutelwijdte

Legenda = Goedkeuring beschikbaar— = Goedkeuring niet beschikbaar

8 van 8 artikelen bekeken

Voordelen

De dopmoer is opgenomen in de ETA en zeer geschikt voor architectonische toepassingen.
Door de afgeronde vorm zorgt de dopmoerversie voor een veilige situatie.
Snelle en eenvoudige montage zonder boorgatreiniging (M8-M24).
Talrijke certificeringen voor verschillende ondergronden (beton C12/15 t/m C80/90, vezel versterkt beton, volle kalkzandsteen) voor een zeer breed toepassingsgebied.
Met de nieuwe ETA certifcering zij de treksterktes aanzienlijk toegenomen. Hierdoor zijn er minder bevestigingspunten en dus ankers nodig.
De ETA-certificering garandeert samen met andere testrapporten (RWS, ZTV en ETK) hoge belastingen bij brand.
Een onafhankelijke externe beoordeling garandeert de levensduur tot 120 jaar. Zo gaat de FAZ II Plus een eeuwigheid mee en is daarmee perfect geschikt voor grote bouwprojecten waar een lange levensduur vereist is (M10-M16).
De variabele verankeringsdiepte maakt een tot op de millimeter nauwkeurige aanpassing aan de belasting mogelijk.

Functie

De FAZ II Plus HBS is geschikt voor zowel voor- als doorsteekmontage en is dankzij de lange schroefdraad ook ideaal voor afstandsmontage.
Bij het aanbrengen van het aandraaimoment wordt de conus in de spreidclip getrokken waardoor deze zich stevig in de boorgatwand vastgrijpt.
Het anker is volgens de certificering correct geplaatst wanneer het vooraf bepaalde aandraaimoment is bereikt.

Mounting Strip 1 Picture

1 / 5

Mounting Strip 2 Picture

1 / 6

Mounting Strip 3 Picture

1 / 5

ETA Certification Document

pdf, ETA-19/0520

European Technical Assessment for fischer Bolt Anchor FAZ II Plus, FAZ II Plus R, FAZ II Plus HCR - Mechanical fasteners for use in concrete

Gecreëerd op 24-05-2023

DOP - Declaration of Performance

pdf, DoP No. 0334

Declaration of Performance for for fischer Bolt Anchor FAZ II Plus, FAZ II Plus R, FAZ II Plus HCR (Mechanical anchor for use in concrete)

Gecreëerd op 31-05-2023

Factory Mutual

pdf, 3023222

FM Approval - Certificate of Compliance

Installation Instructions

pdf,

Installation Instruction fischer bolt anchor FAZ II Plus with cap nut

Load Table

pdf,

Bolt anchor FAZ II Plus - Permissible loads of a single anchor in normal concrete of strength class C20/25.

Load Table

pdf,

Bolt anchor FAZ II Plus dynamic - Design values for cyclic fatigue loading of a single anchor in cracked or non-cracked normal concrete of strength class C20/25.

Marketing Documents

pdf,

Doorsteekanker FAZ II Plus. Het segmentanker voor de hoogste lasten.

Systeemcomponenten

Hamerboor Quattric II
92 Varianten

Goed-keuring
Seismische goedkeuring	C1 / C2
Boordiameter ( d₀ )	10 mm
Min. boorgatdiepte bij doorsteekmontage ( h₂ )	87 mm
Max. nuttige lengte hef,stand/hef,red ( t_fix )	10 / 30 mm
Ankerlengte	95 mm
Draad ( Ø x Lengte )	M10 x 53 mm
Sleutelwijdte	17 mm
Hoeveelheid	20 St.
GTIN (EAN-Code)	4048962463125

Goed-keuring
Seismische goedkeuring	C1 / C2
Boordiameter ( d₀ )	10 mm
Min. boorgatdiepte bij doorsteekmontage ( h₂ )	97 mm
Max. nuttige lengte hef,stand/hef,red ( t_fix )	20 / 40 mm
Ankerlengte	105 mm
Draad ( Ø x Lengte )	M10 x 63 mm
Sleutelwijdte	17 mm
Hoeveelheid	20 St.
GTIN (EAN-Code)	4048962463132

Goed-keuring
Seismische goedkeuring	C1 / C2
Boordiameter ( d₀ )	12 mm
Min. boorgatdiepte bij doorsteekmontage ( h₂ )	99 mm
Max. nuttige lengte hef,stand/hef,red ( t_fix )	10 / 30 mm
Ankerlengte	109 mm
Draad ( Ø x Lengte )	M12 x 61 mm
Sleutelwijdte	19 mm
Hoeveelheid	20 St.
GTIN (EAN-Code)	4048962463149

Goed-keuring
Seismische goedkeuring	C1 / C2
Boordiameter ( d₀ )	12 mm
Min. boorgatdiepte bij doorsteekmontage ( h₂ )	109 mm
Max. nuttige lengte hef,stand/hef,red ( t_fix )	20 / 40 mm
Ankerlengte	119 mm
Draad ( Ø x Lengte )	M12 x 71 mm
Sleutelwijdte	19 mm
Hoeveelheid	20 St.
GTIN (EAN-Code)	4048962463156

Goed-keuring
Seismische goedkeuring	C1 / C2
Boordiameter ( d₀ )	10 mm
Min. boorgatdiepte bij doorsteekmontage ( h₂ )	87 mm
Max. nuttige lengte hef,stand/hef,red ( t_fix )	10 / 30 mm
Ankerlengte	95 mm
Draad ( Ø x Lengte )	M10 x 53 mm
Sleutelwijdte	17 mm
Hoeveelheid	20 St.
GTIN (EAN-Code)	4048962463163
