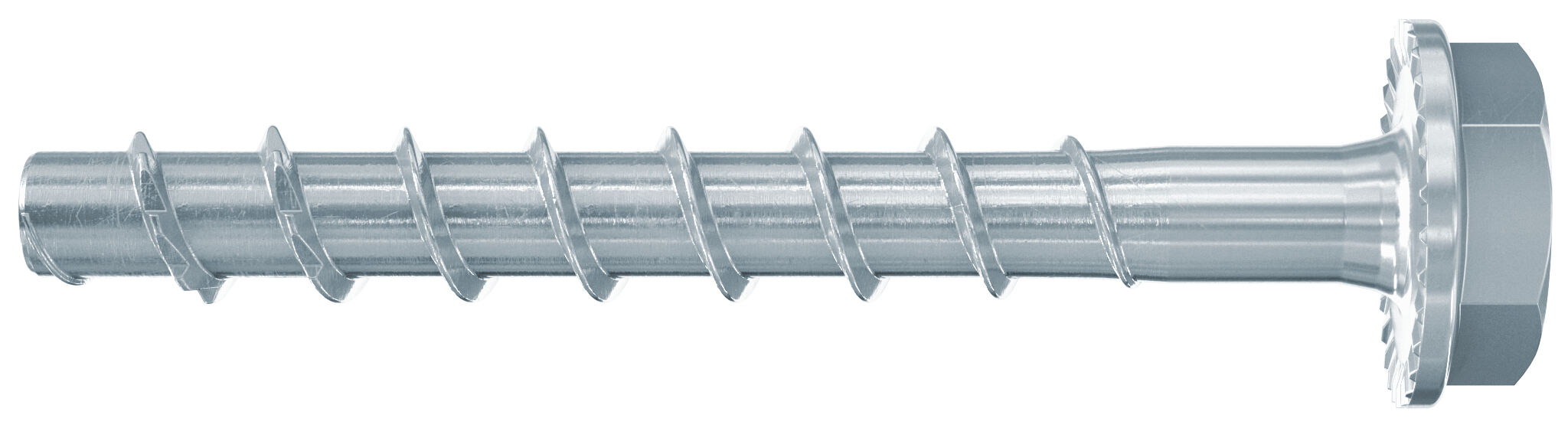

fischer betonschroef FBS II 6 x 40/5 US, SW 13, zeskantkop met aangeperste ring, elektrolytisch verzinkt staal

Kenmerken

De eerste Betonschroef met diameter 6 en variabele verankeringsdieptes maken een hoge flexibiliteit en een nauwkeurige aanpassing aan de belastingen mogelijk.
De ETA assessment optie 1 omvat het gebruik in gescheurd en ongescheurd beton voor de hoogste veiligheidseisen.
De eerste Betonschroef met een diameter van 6 mm en een ETA-beoordeling voor de categorie C1-seismische prestaties voor aanvullende veiligheidsnormen.

Quattric II 6/50/115
Blaasbalg AB G
Dop SW13

De krachtige betonschroef voor absoluut installatiegemak

Voordelen

De eerste Betonschroef met diameter 6 en variabele verankeringsdieptes maken een hoge flexibiliteit en een nauwkeurige aanpassing aan de belastingen mogelijk.
De ETA assessment optie 1 omvat het gebruik in gescheurd en ongescheurd beton voor de hoogste veiligheidseisen.
De eerste Betonschroef met een diameter van 6 mm en een ETA-beoordeling voor de categorie C1-seismische prestaties voor aanvullende veiligheidsnormen.
De FBS II 6 is goedgekeurd voor meervoudig gebruik van niet-dragende systemen en is daardoor ideaal voor de installatie van leidingtrajecten, kabelgoten en voorgespannen kanaalplaatvloeren.
Boorgaten hoeven niet te worden gereinigd tijdens verticale installatie (plafond en vloer). Voor vloerbevestigingen moet het gat 3x boorgatdiameter dieper worden geboord.
Verschillende kopvormen bieden maximale flexibiliteit en een perfecte aanpassing aan de toepassing.
De zeskantkop met aangeperste onderlegring en ribben onder de kop voorkomt dat het anker per ongeluk losraakt waardoor het systeem beter vastzit.
De speciale kopgeometrie voor gebruik in montagerails met een dop (SW10) maakt een eenvoudige installatie van het aanbouwdeel mogelijk.
Het aanbouwdeel kan binnen de goedkeuring tot tweemaal worden losgeschroefd om een vulplaat van max. 10 mm te plaatsen of om het bevestigde onderdeel uit te lijnen en vervolgens de schroef opnieuw vast te draaien.
De Betonschroef FBS II 6 biedt de mogelijkheid voor gebruik in metselwerk (massief bouwmateriaal).

De fischer betonschroef FBS II 6 US is vervaardigd uit elektrolytisch verzinkt staal met een zeskantkop en een aangeperste onderring. De FBS II 6 US is speciaal ontworpen voor toepassingen zoals het bevestigen van leidingtrajecten, kanaalsystemen, ventilatiekanalen en voorzieningen in de gebouwservicetechniek. Wanneer de betonschroef met behulp van een slagmoersleutel in het boorgat wordt geschroefd, snijdt het schroefdraad diep in het beton, waardoor het hoogste draagvermogen wordt gegarandeerd. De hoge montage gemak bespaart tijd. De Europese technische goedkeuring voor gescheurd beton en ongescheurd beton, alsook voor seismische belastingen en indeling in brandwerendheidsklasse R 120 garanderen nog meer veiligheid.

Toepassingen

Leidingtraces
Afhangen van individuele pijpen
Hangende montagerails
Kanaalplaten
Kabelgoten
Ventilatieleidingen
Geponste tapes

Bouwmaterialen

Goedgekeurd voor:

Beton C20/25 tot C50/60, gescheurd en ongescheurd
Voorgespannen holle betonnen plafonds C30/37 tot C50/60 voor meervoudig gebruik van niet-dragende systemen

Tevens geschikt voor:

Beton C12/15
Metselwerk met hoge dichtheid
Massieve bouwmaterialen

ETA-15/0352
ETA-18/0242
ETA-20/0134
DoP No. 0185
DoP No. 0227
DoP No. 0311

Functie

De FBS II is geschikt voor doorsteekmontage.
Wij raden het gebruik van een geschikte slagmoersleutel en -dop of TX bit aan.
Boorgaten hoeven niet te worden gereinigd tijdens verticale installatie (plafond en vloer). Voor vloerbevestigingen moet het gat 3x boorgatdiameter dieper worden geboord.
De Betonschroef is correct gemonteerd wanneer de schroefkop vlak op het aanbouwedeel zit en niet dieper kan worden ingeschroefd (visuele controle).

Installation UltraCut FBS II 6 zp in concrete

1 / 7

Fixture adjustment

1 / 3

Additional for seismic applications

1 / 2

pdf, ETA-15/0352

European Technical Assessment for fischer concrete screw ULTRACUT FBS II - Mechanical fasteners for use in concrete

pdf, DoP No. 0227

Declaration of Performance for fischer concrete screw ULTRACUT FBS II (Mechanical anchor for use in concrete)

pdf, ETA-18/0242

European Technical Assessment for fischer concrete screw ULTRACUT FBS II - Fasteners for use in concrete for redundant non-structural systems

pdf, DoP No. 0185

Declaration of Performance for fischer concrete screw ULTRACUT FBS II (Mechanical fastener for use in concrete)

pdf, ETA-20/0134

European Technical Assessment for fischer concrete screw UltraCut FBS II - Screw anchor for use in masonry

pdf, DoP No. 0311

Declaration of Performance for fischer concrete screw UltraCut FBS II (screw anchor for use in masonry)

Goed-keuring
Boordiameter ( d₀ )	6 mm
Schroef buitendiameter x lengte	7,5 x 40 mm
Lengte	40 mm
Min. boorgatdiepte bij doorsteekmontage ( h₂ )	50 mm
Inschroefdiepte ( h_nom,min - h_nom,max )	25 - 35 mm
Opname	SW 13
Kop-ø ( d_h )	17 mm
Soort verpakking	Doos
Hoeveelheid	100 stuks
GTIN (EAN-Code)	4048962413465
