Aluminium profiel voor verstevigingsconstructies voor PV panelen
Aluminium verstevigingsprofiel BP
Massief rechthoekig aluminium profiel geschikt voor het afschoren van constructies voor PV panelen. AW 6060 T5 Aluminium.
Productvarianten
Productvarianten
1 Product varianten
Lengte
Profieldoorsnede
Traagheidsmoment
Traagheidsmoment
Sectiemodulus
Sectiemodulus
BP AL 13x6 - 4m
Art. nr. 071184
4.000
[mm]
0,78
[cm²]
0,1
[cm
4
]
0,02
[cm
4
]
0,07
[cm³]
0,16
[cm³]
Lengte
4.000
mm
Profieldoorsnede
0,78
cm²
Traagheidsmoment
(
l
y
)
0,1
cm
4
Traagheidsmoment
(
l
z
)
0,02
cm
4
Sectiemodulus
(
W
z
)
0,07
cm³
Sectiemodulus
(
W
y
)
0,16
cm³
Gewicht in kg/m
0,21
kg/m
Hoeveelheid
1
stuks
GTIN (EAN-Code)
8001132711842
1 van 1 artikelen bekeken
Productomschrijving
Voordelen
Snelle montage, kan worden gemonteerd met zelfborende schroeven.
De kleine dwarsdoorsnede is perfect geschikt voor afschoren van constructies onderhevig aan trekkrachten.
Toepassing en goedkeuring
Montage instructies
Functie
Bepaal de positie van de beugels afhankelijk van de te bouwen constructie.

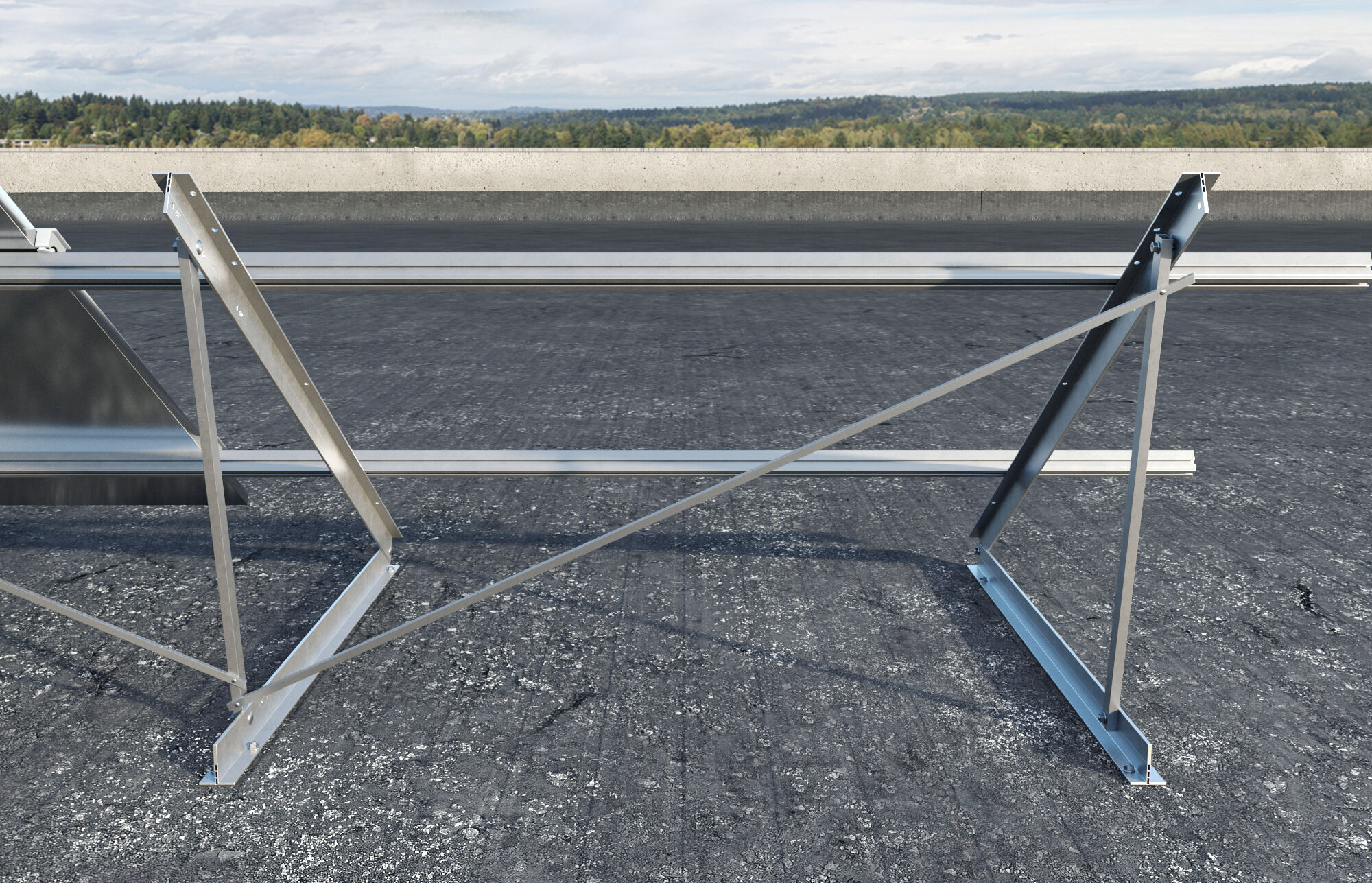

Plaats de BP AL-verstevigingen achter de dragende constructie in afwisselende diagonale of kruiselingse posities voor elke overspanning.
Bevestig de BP AL-verstevigingsprofielen met 3,5 x 32 mm of TE 4,8 x 32 mm zelfborende schroeven.
Documenten om te downloaden
Documentatie
Marketing Documents
pdf,
Solar systems. Mounting solutions for photovoltaic panels.
