fischer aluminium profiel SolarMetal P H50 300 mm AL

Name: fischer aluminium profiel SolarMetal P H50 300 mm AL
Brand: fischer

Produktvarianten

Afbeeldingen downloaden

Kenmerken

Rail voor verticale montage van PV-panelen op trapeziumvormige metalen dakplaten.
De profielhoogte van 50 mm bevordert de ventilatie.

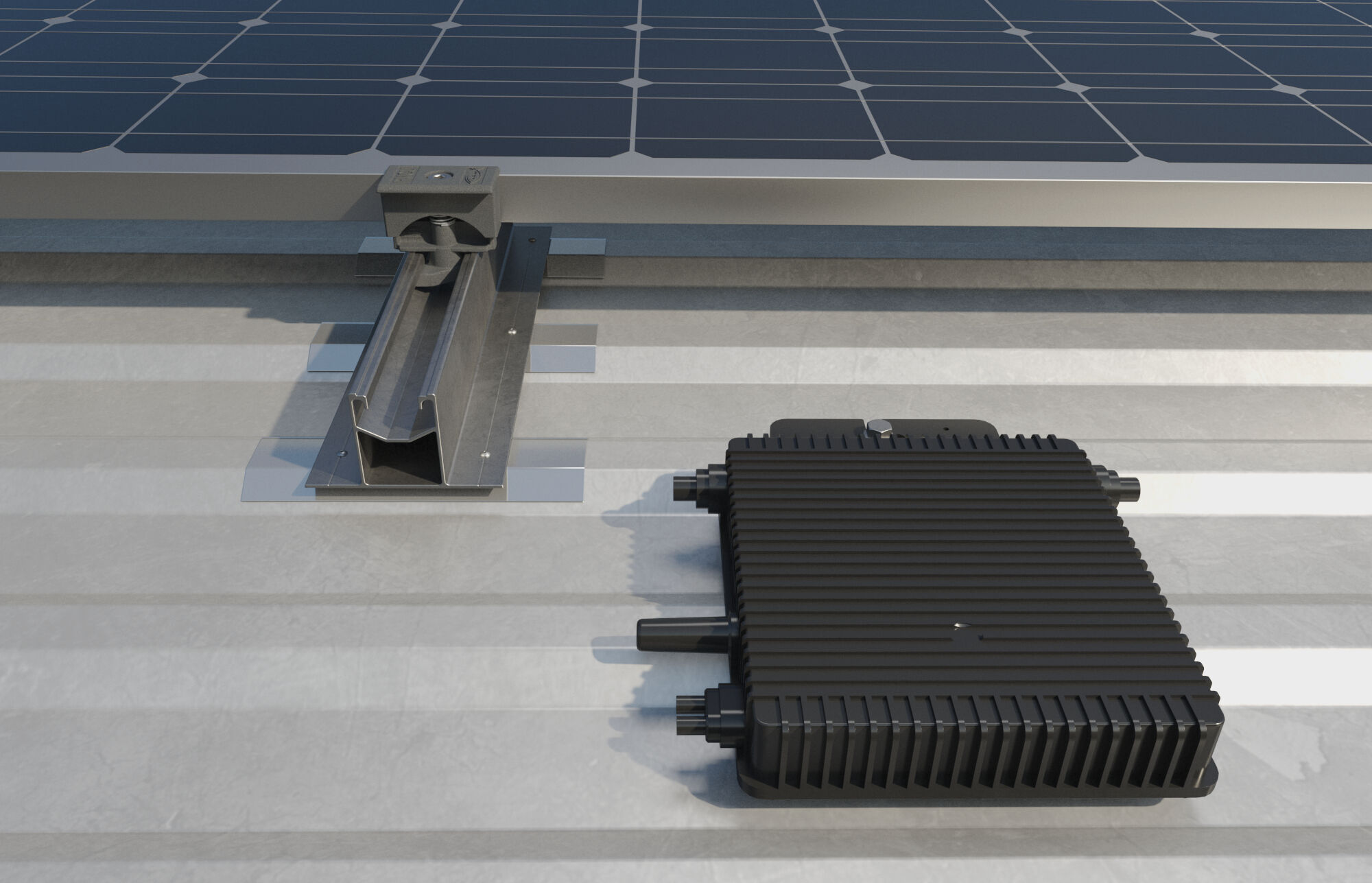

Compatibel met de montage van PV-optimizers.
Geschikt voor bevestiging met ALG-popnagels of zelfborende Solar-schroeven 6x25 mm met EPDM-afdichting.

Art.-Nr. 561722
PMC 28-34 zwart
Art.-Nr. 545769
ALG 5,2x20 mm
Art.-Nr. 511093
PMC 30-34
Art.-Nr. 519784
PMU
Art.-Nr. 505615
CG INT
Art.-Nr. 538880
PMCU
Art.-Nr. 567188
Zelfborende schroef 6x25 EPDM A2
Art.-Nr. 538881
PMCU zwart
Art.-Nr. 534352
PMU zwart

Rail voor PV-systemen op trapeziumvormige metalen dakplaten. Geschikt voor panelen die in de lengterichting parallel aan de trapeziumribben worden geplaatst.

Voordelen

Korte rails voor kostenoptimalisatie en geen problemen door thermische uitzetting.
Vlakke en brede basis met twee bevestigingspunten per rib.
Geschikt voor het volledige fischer-klemassortiment.
SolarMetal P H50 is geschikt voor de montage van PV-optimizers; de hoogte van 50 mm ondersteunt een betere ventilatie van de modules.

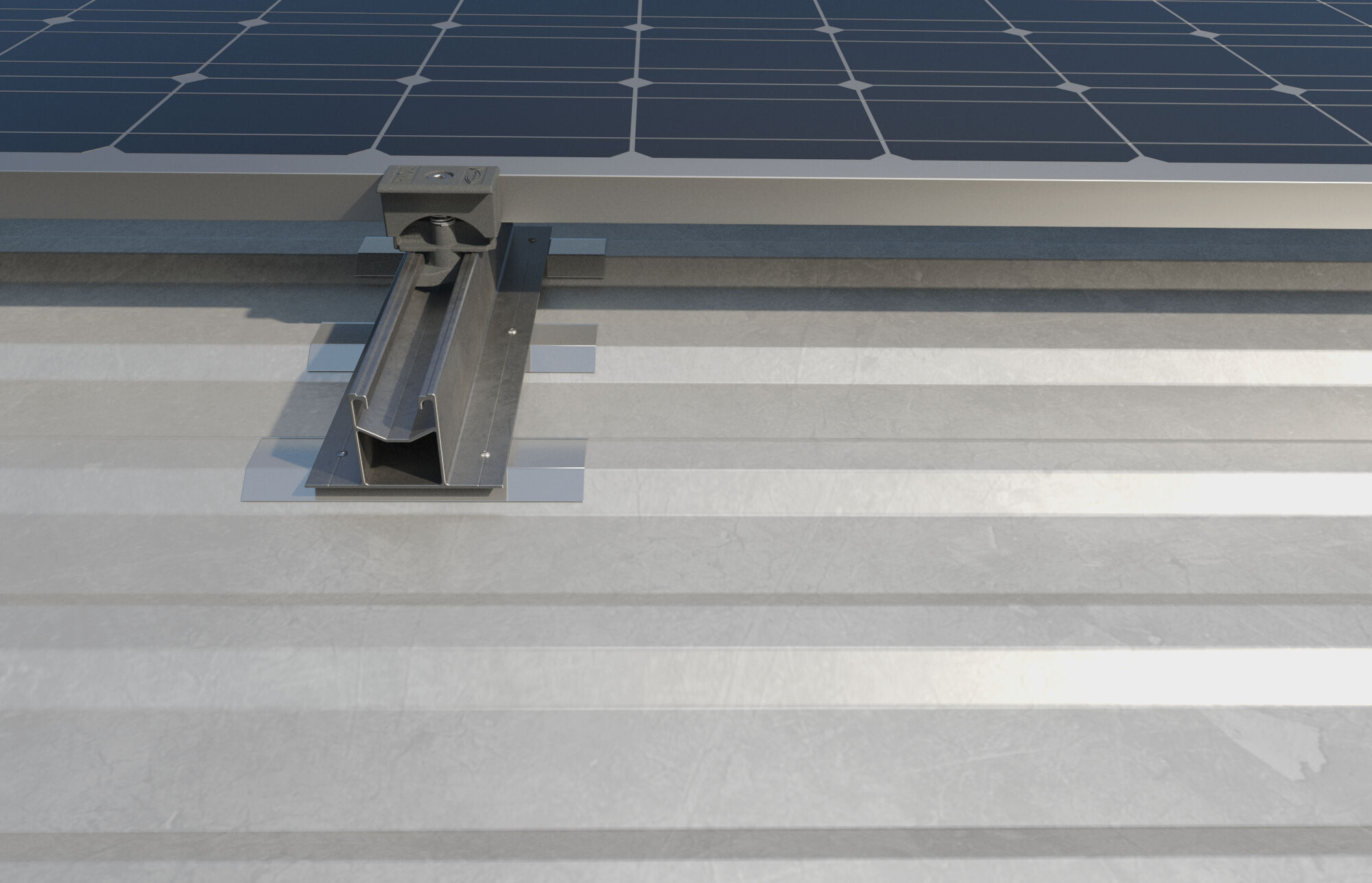

SolarMetal P AL is een aluminium rail voor montagesystemen van PV-panelen op trapeziumvormige metalen dakplaten, geschikt voor portretgeoriënteerde modules. De installatie verloopt snel dankzij de ALG-popnagels en is eenvoudig in gebruik: de PV-panelen kunnen gemakkelijk met klemmen worden bevestigd. Koppelingen en kruisverbindingen kunnen eenvoudig worden gerealiseerd via de bovengroef van het profiel met behulp van de FNC AL hamerkopmoer, MW-beugel en SKS M8 zeskantschroef.

Eigenschappen

Aluminiumlegering AW 6060 T6 volgens EN 755-2:2013.
Let op: oxidatievlekken zijn kenmerkend voor aluminium. Dit heeft geen invloed op de werking van het product en valt niet onder garantie.

Functie

Kies tussen korte en lange rails, afhankelijk van het legplan en rekening houdend met thermische uitzetting.
Bepaal de hart-op-hartafstand van de bevestigingen op basis van de geometrie van het trapeziumdak, sneeuw- en windbelasting (gebruik hiervoor de SOLARPANEL-FIX software).
Breng een strook CG INT butyltape (minimale lengte 80 mm) aan op de trapeziumrib van de dakplaat vóór het plaatsen van de rail.
Positioneer de rail op de metalen dakplaat.
Bij bevestiging met ALG-popnagels: boor door de rail en de dakplaat met een boor van Ø 5,5 mm.
Bij bevestiging met zelfborende Solar-schroeven met EPDM-afdichting: voorboren, positioneer de rail en schroef vervolgens de zelfborende schroef door het voorgeboorde gat.
Dicht de popnagels of schroeven af met fischer SB Bitumenkit.

Installation rail SolarMetal P H25 AL with rivets

1 / 5

Installation rail SolarMetal P H25 AL with screws

1 / 5

Lengte	300 mm
Hoogte ( H )	50 mm
Voorgemonteerde EPDM	Nee
Profieldoorsnede	3,89 cm²
Traagheidsmoment ( l_y )	12,2 cm⁴
Traagheidsmoment ( l_z )	15,56 cm⁴
Sectiemodulus ( W_z )	4,04 cm³
Sectiemodulus ( W_y )	3,46 cm³
Gewicht in kg/m	1,05 kg/m
Hoeveelheid	30 stuks
GTIN (EAN-Code)	8001132121894
