Aluminium klemhaak met 2 stelmogelijkheden voor de montage van PV-panelen op pannendaken.

Aluminium klemhaak voor montage op pannendaken.

CH AL is een aluminium dakhaak welke geschikt is voor klemmontage rondom de panlat en dakpan. De bijzondere klemmontage maakt het mogelijk de dakhaak zeer snel te plaatsen zonder dat er bevestigingspunten op het dakbeschot nodig zijn. Desondanks is deze haak, dankzij de stelmogelijkheid, nog steeds zeer flexibel inzetbaar.

Product variants

Afbeeldingen downloaden

Product variants

1 Product variant (s)

Voetplaatbreedte

Hoogte onder beugel

Totale hoogte

Diepte

Sleutelwijdte

Aandraaimoment

Viewed 1 of 1 variant (s)

Voordelen

Extreem snelle montage doordat de dakhaak zich vastklemt om de panlat en dakpan, zonder dat deze nog moet worden vastgeschroefd.
De positionering van de haken is zeer flexibel omdat er geen bevestigingspunten in de onderconstructie vereist zijn.
Meerdere stelmogelijkheden maakt dat de haak geschikt is voor verschillende dakpan/panlat diktes, de bovenste stelmogelijkheid maakt het mogelijk om de afstand van het profiel tot aan de bovenkant van de pan aan te passen.
De dakhaak is direct klaar voor montage, geen extra accessoires zijn vereist.
De haak is zeer sterk, lichtgewicht en gemaakt van aluminium om gedurende de hele levensduur van het systeem mee te gaan.

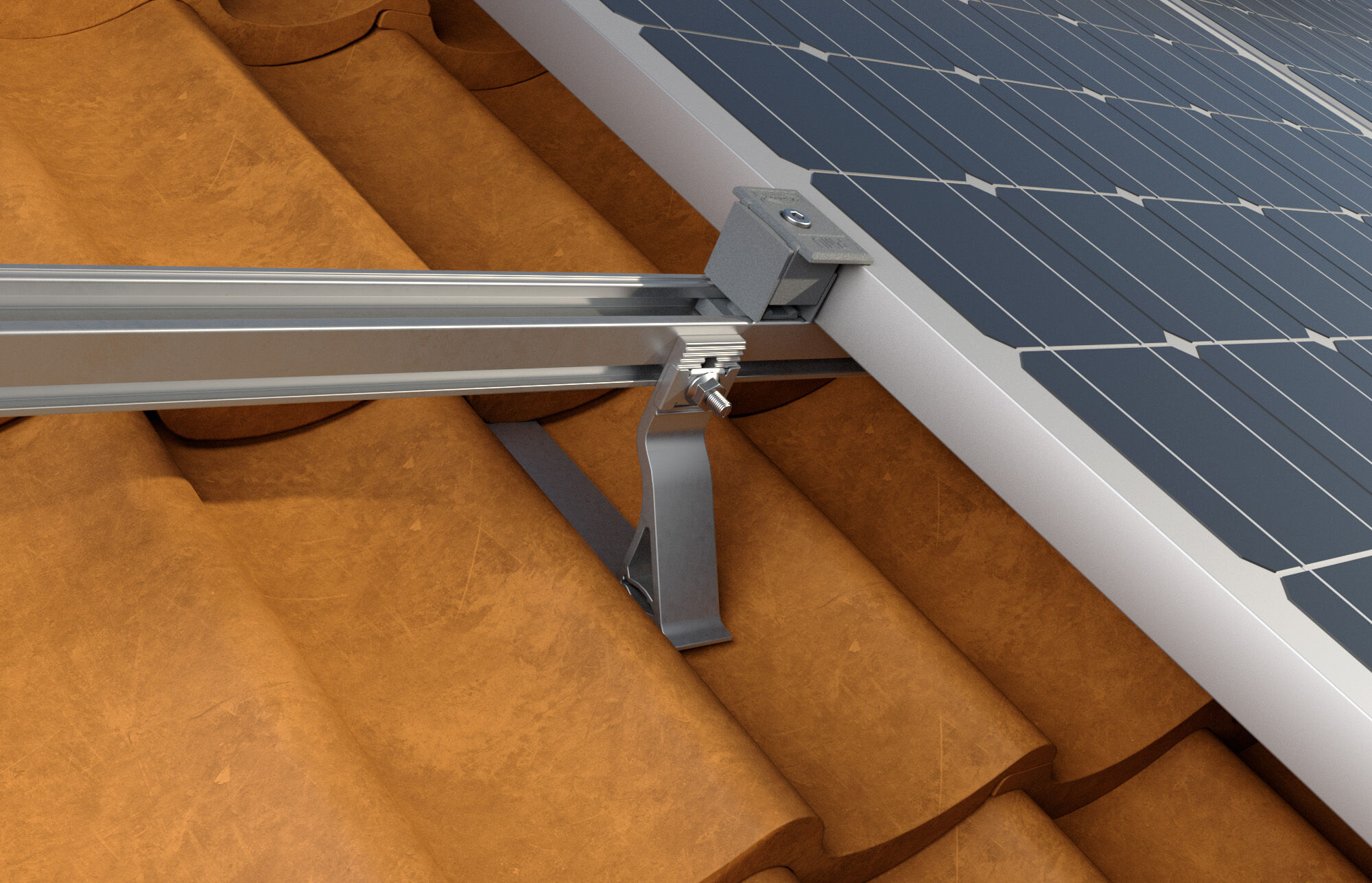

De haak is geschikt voor toepassing met zowel SolarLight- als SolarFish-profielen.

Functie

Bepaal de hart-op-hart afstand van de dakhaken volgens de geldende sneeuw- en windbelastingen.
Til de pan op en bevestig de dakhaak door deze om de pan en pannenlat te klemmen, stel de hoogte in op basis van de vereisten voor het type dak.
Draai de schroef aan om de haak op zijn plaats te vergrendelen.
Bevestig de SolarLight of SolarFish profielen.

Installation hook CH AL

1 / 5

1
2
3
4
5

Installation hook CH AL with reinforcement angle bracket RAB

1 / 6

1
2
3
4
5
6

Voetplaatbreedte	35 mm
Hoogte onder beugel	30 - 53 mm
Totale hoogte	77,5 - 93,5 mm
Diepte	106 mm
Sleutelwijdte	13 mm
Aandraaimoment	5 / 10 N·m
Gewicht	0,33
Hoeveelheid	20 stuks
GTIN (EAN-Code)	8001132117118
