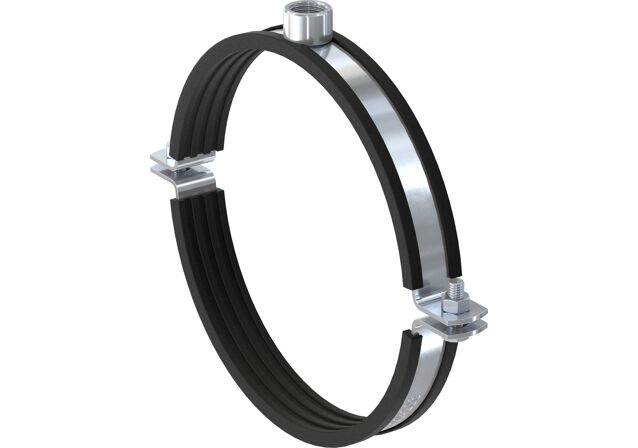

fischer Pijpbeugel FRS inch 210-219 1/2 verzinkt staal

Name: fischer Pijpbeugel FRS inch 210-219 1/2 verzinkt staal
Brand: fischer

Productvarianten

Afbeeldingen downloaden

Kenmerken

Veilige werking, ook in civiele beschermingsconstructies.
Het tweeschroefs ontwerp maakt een optimale aanpassing aan de buitendiameter van de buis mogelijk.
Schroefverliesbeveiliging.
Gecertificeerd volgens Zwitserse richtlijnen voor toepassing in civiele beschermingsschuilplaatsen.

De tweeschroefs pijpbeugel met inch-aansluitmoer

Voordelen

De inch-schroefdraadverbindingsmoer maakt leidingbevestiging met een hogere buigsterkte mogelijk.
Geteste hoge belastingen garanderen een veilige werking van de FRS inch, zelfs in civiele beschermingsconstructies.
De geluidsisolerende inlage zorgt voor geluidsreductie en voorkomt contactcorrosie.
Het tweeschroefs ontwerp maakt een optimale aanpassing aan de buitendiameter van de leiding mogelijk.
De borging tegen schroefverlies zorgt voor een probleemloze montage.

De fischer FRS inch pijpbeugel is een tweeschroefs pijpbeugel met een 1/2" aansluitmoer. De verzinkte uitvoering is geschikt voor toepassing in droge binnenruimtes. Het tweeschroefs ontwerp maakt een optimale aanpassing aan de buitendiameter van de buis mogelijk. Hierdoor kunnen buizen met een diameter van 15 tot 219 mm veilig worden bevestigd met een ankerstang en voetplaat. De geluiddempende inlage is vrij van chloor en siliconen en voldoet aan DIN 4109. Geschikt voor temperaturen van -40 °C tot +100 °C.

Eigenschappen

Materiaal: Staal DC01 (1.0330)
Oppervlak: Gegalvaniseerd
Aansluitmoer: 1/2" hoeklas aan twee zijden
Borgschroef: Platkopschroef met combi kruiskop, >ø168 mm schroef en moer M8
Materiaal geluidsisolerende inlage: EPDM, chloorvrij, siliconenvrij
Geluidsisolatie: voor DIN 4109
Temperatuurbereik: -40 °C tot +100 °C
Hardheid: 55 ± 5° Shore A
Brandreactie: DIN 4102: Klasse B2

Metrisch draad( A )	1/2"
Nominale grootte	8 in
Spanbereik( D )	210 - 219 mm
Breedte( B )	261 mm
Hoogte( H )	247 mm
Breedte x dikte klemband( b x s )	25 x 2,5 mm
Hoogte( Z )	233 mm
Sluitschroef	M8
Max. aanbevolen statische belasting( N_empf. )	2,75 kN
Hoeveelheid	15 stuks
GTIN (EAN-Code)	4048962557589
