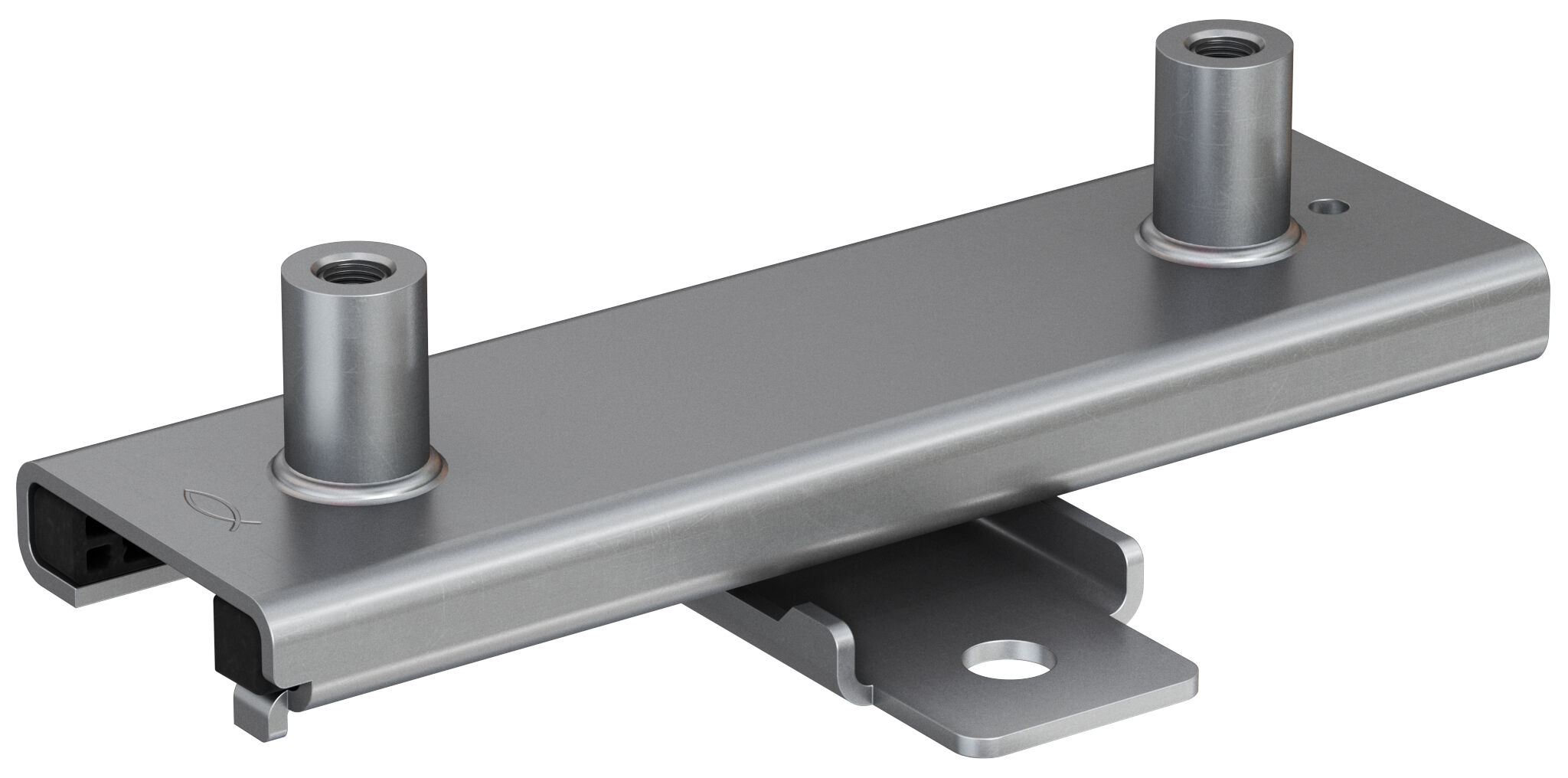

fischer Glijelement medium FASM2 M10/12 A4

Name: fischer Glijelement medium FASM2 M10/12 A4
Brand: fischer

Productvarianten

Afbeeldingen downloaden

Het medium axiale glijelement met enkele of dubbele bevestiging en combinatieschroefdraad.

Voordelen

Het eerste testrapport volgens MLAR R30 tot een maximum van R120 waarborgt objectief geteste functionele veiligheid.

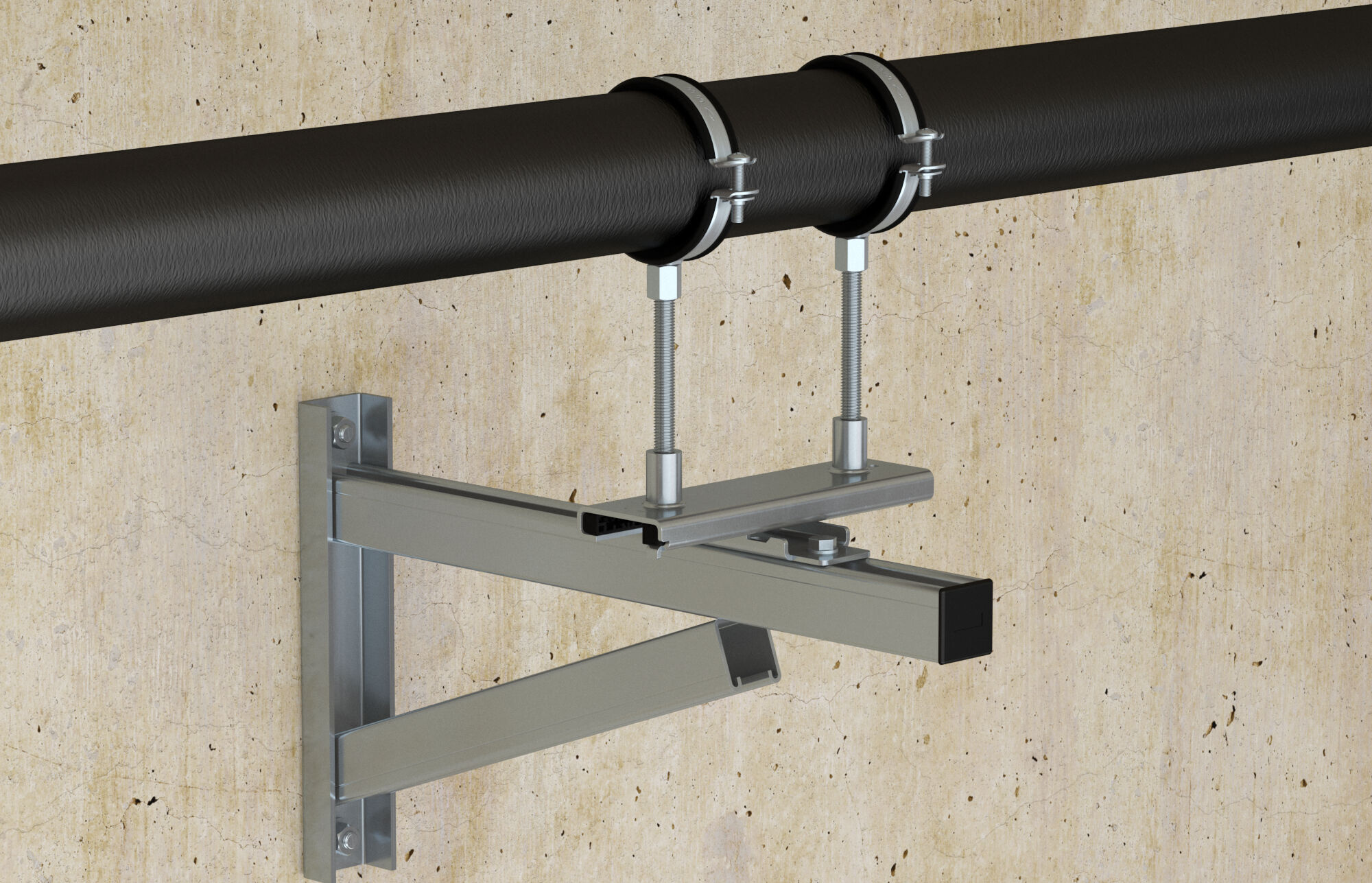

De FASM is flexibel inzetbaar, bijvoorbeeld als staand of hangend glij-element en als geleider op verticale leidingen.
De lage wrijvingsweerstand van de kunststof glijrails zorgt voor optimale krachtoverdracht bij het vastpunt.
De lange glijafstand en de lange glijrails maken het mogelijk grote uitzettingen probleemloos op te vangen.
De voetplaat van de FASM is compatibel met het FUS- en FMS-montagerailsysteem en maakt bevestiging met één of twee bouten mogelijk.
Een dwarsglijfunctie van de FASM is mogelijk in combinatie met het FCSM dwarsglijelement of met de FASL2 M10.

Het axiale glijelement FASM wordt gebruikt voor het opvangen van buisuitzettingen en is aanbevolen voor middelzware leidingen tot DN150. De FASM heeft een maximale glijafstand van 100 mm / 150 mm en een maximale belastingcapaciteit van 3,0 kN. fischer levert de FASM met metrische combinatieschroefdraad M10/M12. De FASM is geschikt voor zowel staande als hangende montage. De vuurverzinkte versie is geschikt voor installaties in gebouwen. Het axiale glijelement FASM biedt extra veiligheid dankzij het meegeleverde brandcertificaat.

Eigenschappen

Materiaal: staal 20 en hoogwaardig staal
Zinkcoating: elektrolytisch verzinkt of vuurverzinkt
Materiaal A4: roestvast staal A4
Glijstripmateriaal: glasvezelversterkt polyamide
Temperatuurbestendigheid: -30 °C tot +119 °C

Brandtestrapport	Ja
Metrisch draad ( A )	M10 / M12
Lengte	220 mm
Breedte ( B )	140 mm
Hoogte ( H )	63 mm
Dikte ( S )	3 mm
Max. aanbevolen statische belasting (hangend) ( N_empf )	3 kN
Max. aanbevolen statische belasting (rechtop) ( N_empf )	3 kN
Adhesiefactor	0,13
Factor glijweerstand	0,10
Schuifweg	150 mm
Hoeveelheid	10 stuks
GTIN (EAN-Code)	4048962527254
