fischer FLS montagesysteem
Snel, stabiel en veelzijdig.

De voordelen in één oogopslag

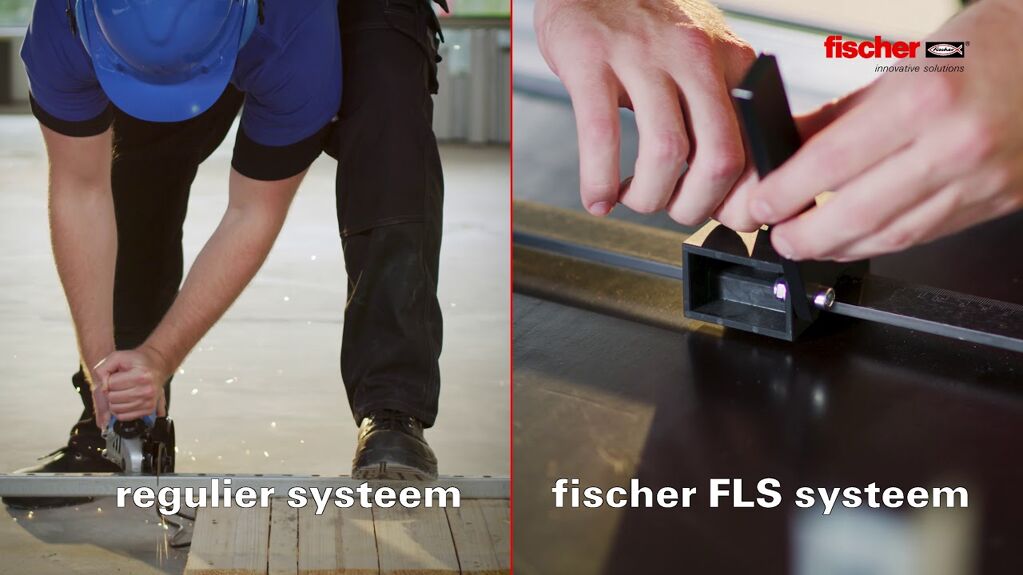

Makkelijk en geruisloos
De montagerail is makkelijk en geruisloos op maat te knippen, slijpen behoort tot de verleden tijd.
Meer componenten verwerken met minder gewicht
Meer componenten verwerken met minder gewicht, geen besparing op draagkracht en kwaliteit.
Optimaal op elkaar afgestemd
Optimaal op elkaar afgestemde verbindings- en constructie elementen.
Precies en foutloos positioneren
Precies en foutloos positioneren van de componenten in de montagerail.
Unieke vertanding in de montagerail
De unieke vertanding in de montagerail voorkomt ongewenst glijden van de hamerkopbout of schuifmoer.

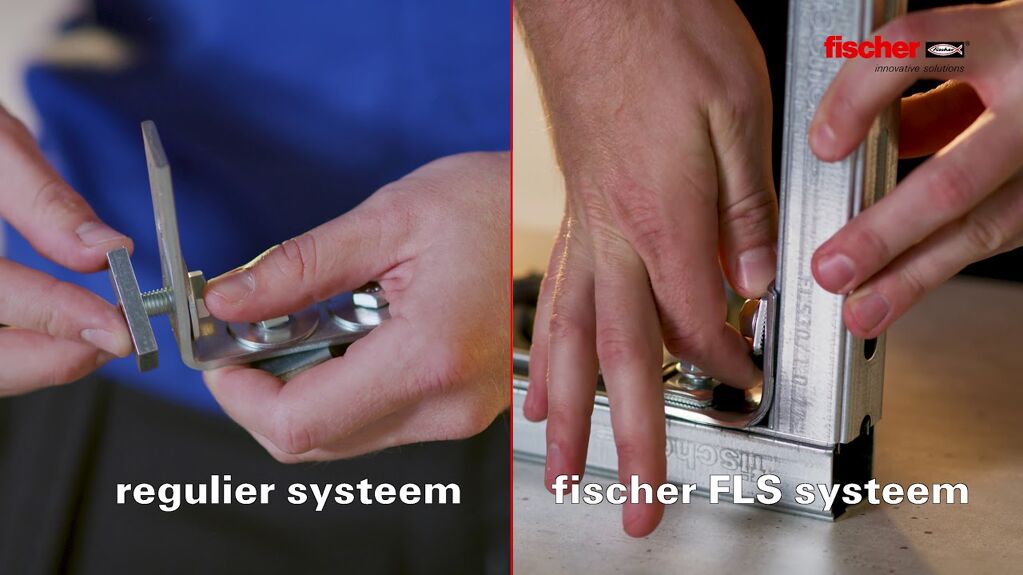

Voorgemonteerde componenten
Sneller werken met voorgemonteerde componenten.

Snel, stabiel en veelzijdig

Het fischer FLS montagerail systeem is een snel en compleet montagesysteem voor de HVAC markt. Het systeem is zeer geschikt voor het monteren van pijpen, ventilatieleidingen of kabelgoten. Dankzij de voorgemonteerde componenten, zoals de hoekverbinder MW clix met schuifmoer FSM clix M, kan er snel en eenvoudig worden gemonteerd. Daarnaast behoort het slijpen van de montagerail tot verleden tijd door de unieke railknipper. Geen herrie, geen bramen, geen zorgen!

Het montagerail systeem bestaat uit twee hoofdelementen: de montagerail FLS en de railconsole ALK. Daarbij komen de verscheidene constructie elementen; railschoor WS, railverbinder SV, de schuifmoer FSM Clix, hamerkopbout FHS Clix en de voorgemonteerde montagehoeken. Dit montagesysteem sluit naadloos aan op de bijbehorende pijpbeugels en balkklemmen.

De montagerails FLS vormt het centrale element voor de installatie. De unieke vorm en vertanding, geeft de hamerkopbout en schuifmoer een bijzonder stabiel houvast. De ribben op alle vier hoeken garanderen de beste grip van de elementen op de montagerail. Er zijn drie hoogten beschikbaar van de 31mm brede FLS montagerail en railconsole: 17mm, 30mm, 37mm. De materiaaldikte is 1 mm - 1,2 mm.

Het FLS in de praktijk

Toepassingen

Vloermontage

Tijdbesparende en veilige installatie met de voorgemonteerde SF Clix 31.

Wandrailconsole

Eenvoudige aanpassing in de montagerail door het Clix-element van de MW 90° Clix.

Ventilatiekanalen met montagerail

Eenvoudige en veilige installatie dankzij optimaal draagvermogen van de lichtgewicht montagerails en geluidsisolatie met het EMS-railrubber.

Railverlenging

Veilige verbinding van metaal op metaal dankzij de intrekbare aanslag op de schuifmoer FSM Clix P.

Rack met twee niveaus

Nauwsluitende montage in lengterichting en dwars op de rail door de speciale vleugels op het verbindingselement SV 31.

Lichte, hangende buisbevestiging

Eenvoudige afstelling van de hangpositie in de montagerail met de schuifmoer FSM Clix M door het speciaal ontwikkelde veerelement.

Schoorbeugel aan montagerail

Stabiele boutverbinding op de achterkant van de montagerail met de HK31.

Buismontage aan montagerail

Nauwkeurige en foutloze 90°-rotatie van de FHS Clix dankzij het speciale stopelement.

Ventilatiepijpbevestiging aan de muur

Robuuste en stevige beugelbevestiging via de hoekbeugel WS 31/45°.

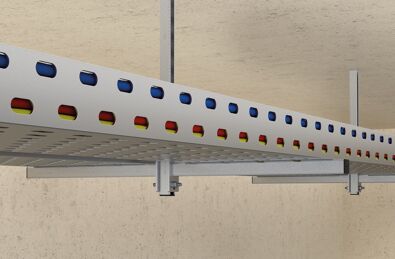

Kabelgoot op wandrailconsole

Eenvoudige en voor de belasting geoptimaliseerde consolebevestiging dankzij verschillende consoles ALK.
