Art. nr. 562199

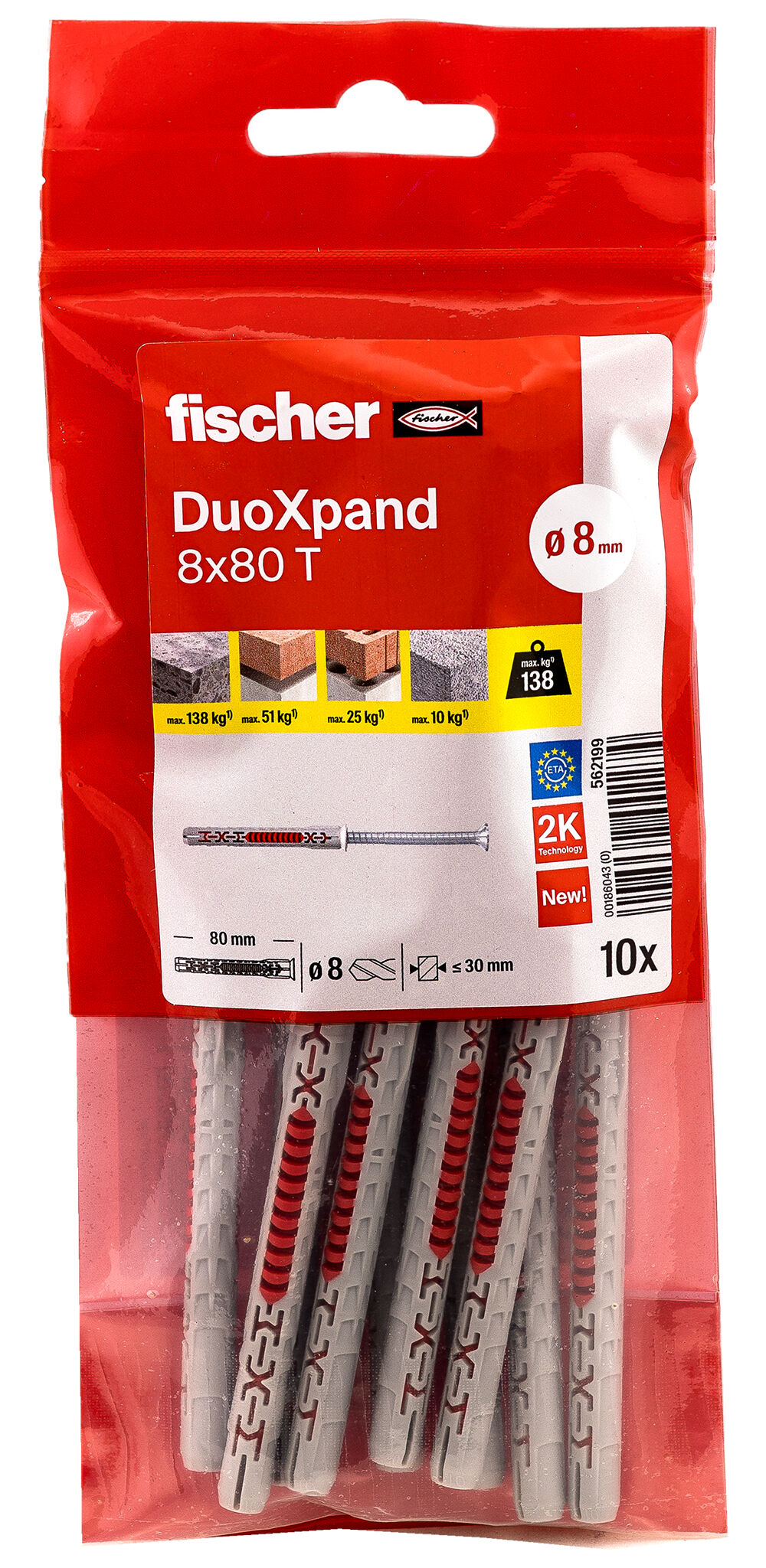

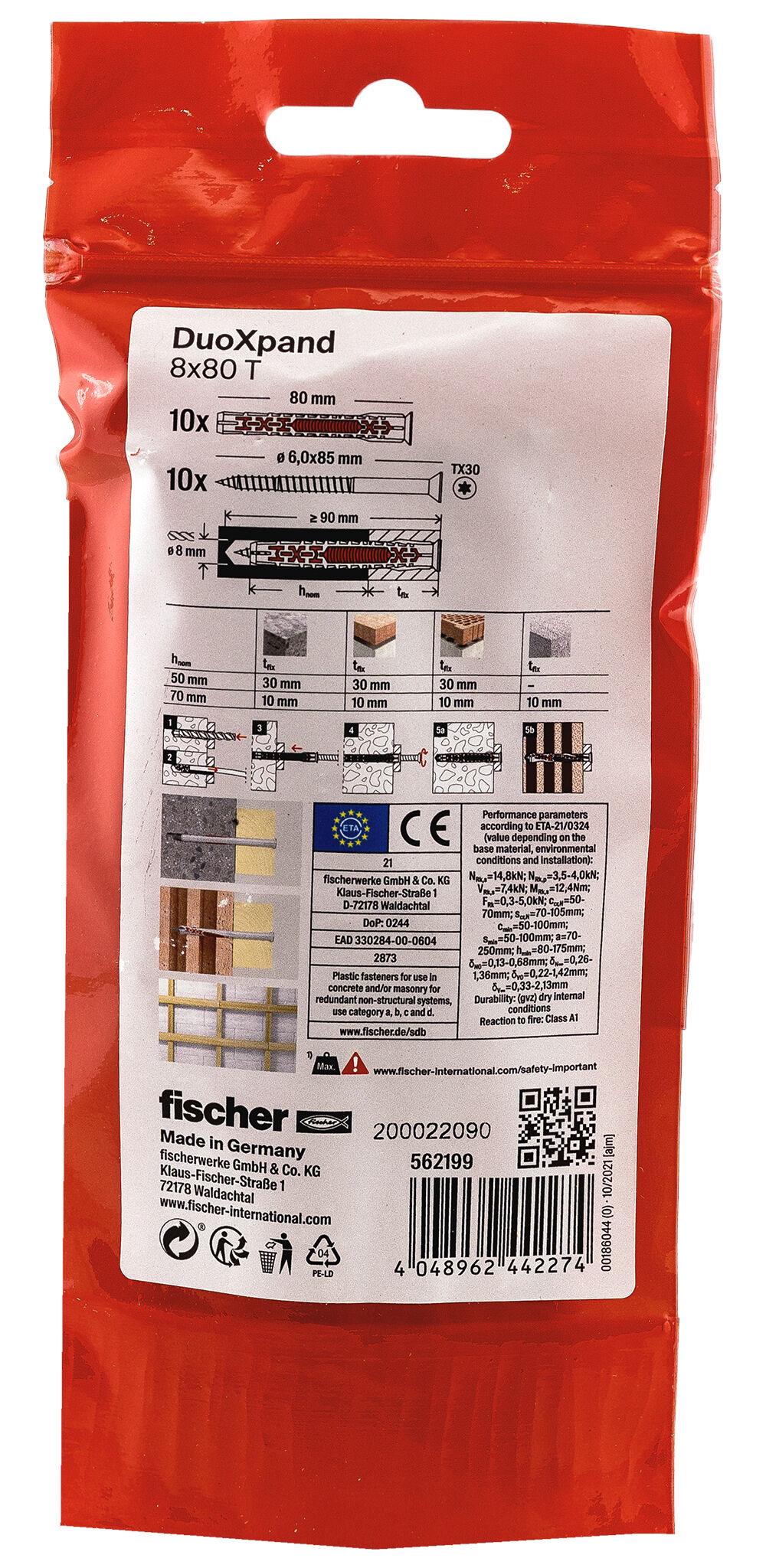

fischer constructieplug DuoXpand 8 x 80 T verzonken kop

Kenmerken

Door de slimme combinatie van materiaal en ontwerp bijt de plug zich vast in alle ondergronden en is daardoor universeel inzetbaar.
Het spreiddeel met 2 verankeringsdieptes staat flexibel gebruik in alle ondergronden toe.
Goedkeuring voor meervoudige bevestiging van niet-dragende systemen in beton, metselwerk én cellenbeton.
De ribben voorkomen dat de plug meedraait tijdens montage.
Voorgemonteerde schroef met verzonken kop.

De Xpert in alle ondergronden

Voordelen

Door de slimme combinatie van materiaal en ontwerp bijt de plug zich vast in alle ondergronden, wat universele toepasbaarheid garandeert.
De speciale lamellengeometrie vormt zich zorgvuldig naar het betreffende bouwmateriaal. Dit voorkomt breuken in poreuze ondergronden en maakt verankering dicht bij de rand mogelijk.
De basis van hoogwaardig nylon garandeert een zeer krachtige bevestiging, tegelijkertijd zorgen de flexibele rode lamellen voor een optimale spreiding in het materiaal.
De Europees Technische Certificering (ETA) voor meervoudige verankeringen van niet-dragende systemen garandeert veiligheid in alle ondergronden.
De DuoXpand plug en voorgemonteerde veiligheidsschroef zijn perfect op elkaar afgestemd wat de verwerkingssnelheid ten goede komt.

De fischer constructieplug DuoXpand met twee verankeringsdieptes is goedgekeurd voor meervoudige bevestiging van niet-dragende systemen in beton, metselwerk én cellenbeton. Dankzij de speciale geometrie en het gebruik van verschillende kunststoffen, past de plug zich perfect aan de ondergrond aan. Het assortiment bestaat uit diameters 8mm en 10mm en lengtes tot en met 230 mm. De DuoXpand met verzonken kop is zeer geschikt voor het bevestigen van houten constructies in beton en metselwerk.

Toepassingen

Gevel- en dakelementen van hout en metaal
Kozijnen
Hekken
Kledingkasten
Keukenkasten
Balkhout
TV beugels
Gevelbekleding
Metalen beugels
Metalen steunen
Kabelgoten
Kabeldragers

Bouwmaterialen

Gecertificeerd voor:

Beton ≥ C12/15
Volle baksteen
Volle kalkzandsteen
Volle betonblokken van lichtbeton en normaal beton
Geperforeerde baksteen
Geperforeerde kalkzandsteen
Holle betonblokken van lichtbeton
Cellenbeton

Ook geschikt voor:

Natuursteen met hoge dichtheid
Gipsblokken
*Gedetailleerde informatie over ondergronden vindt u in de ETA certificering.

De details (bouwmaterialen, belastingen, etc.) van de beschikbare goedkeuring zijn van toepassing.

Certificering

ETA-21/0324
DoP No. 0312

Functie

De DuoXpand is geschikt voor doorsteekmontage.
In volle ondergronden biedt het product de zekerheid van gelijkmatige belastingsverdeling.
In geperforeerde ondergronden past de lamellengeometrie zich aan, waarna een vormsluiting wordt gevormd in de holle ruimte. Het ontwerp van de plug brengt de belasting gelijkwaardig over in de ondergrond, waardoor zelfs zeer poreuze stenen niet scheuren.
De variant met verzonken kop is zeer geschikt voor het bevestigen van houten aanbouwdelen op beton en metselwerk. Voor metalen aanbouwdelen adviseren wij het gebruik van de variant met zeskantkop.

ETA Certification Document

pdf, ETA-21/0324

European Technical Assessment for fischer DuoXpand - Plastic anchors for redundant non-structural systems in concrete and masonry

Gecreëerd op 19-10-2023

DOP - Declaration of Performance

pdf, DoP No. 0312

Declaration of Performance for universal plug DuoXpand (Plastic anchors for use in concrete and masonry)

Gecreëerd op 19-09-2022

Load Table

pdf,

Marketing Documents

pdf,

DuoXpand.

Marketing Documents

pdf,

DuoLine.

Goed-keuring
Boordiameter	8 mm
Min. boorgatdiepte bij doorsteekmontage	90 mm
Nuttige lengte bij verankeringsdiepte 50 mm	30 mm
Nuttige lengte bij verankeringsdiepte 70 mm	10 mm
Pluglengte	80 mm
Opname	TX30
Inhoud	10 x constructieplug DuoXpand 8 x 80 T
Soort verpakking	Polybag
Hoeveelheid	10 St.
GTIN (EAN-Code)	4048962442274
