fischer Snelbouwanker FBN II 8/50 elektrolytisch verzinkt staal

Name: fischer Snelbouwanker FBN II 8/50 elektrolytisch verzinkt staal
Brand: fischer

Productvarianten

CAD Data

Afbeeldingen downloaden

Kenmerken

Met de lange schroefdraad worden toleranties in het component gecompenseerd. Bovendien is de FBN II geschikt voor afstandsmontage. Dit vergroot de flexibiliteit.
De inslagnok beschermt de schroefdraad tegen beschadigingen. Dat bespaart tijd tijdens het monteren en demonteren.
Wanneer gebruik wordt gemaakt van de gereduceerde verankeringsdiepte, wordt de diepte van het boorgat minder en de montage vereenvoudigd.
Met de standaardverankeringsdiepte realiseert de FBN II het allerhoogste draagvermogen. Dat betekent: minder bevestigingspunten en kleinere ankerplaten.
Eenvoudige montage door minder hamerslagen en minimale slip.

Art. nr. 077937
FABS
Art. nr. 549990
Quattric II 8/150/215

De kostenefficiënte bevestiging voor flexibel gebruik in ongescheurd beton

Voordelen

Met de standaard verankerinsdiepte wordt de hoogst haalbare belasting behaald.
Bij gereduceerde verankeringsdiepte kan montagetijd worden bespaard doordat de boorgaten minder diep geboord hoeven te worden.
Het lange schroefdraad zorgt voor een grote mate van flexibiliteit en staat afstandsmontage toe.
Het anker kan geplaatst worden met slechts enkele hamerslagen, daarnaast is dit anker dankzij de minimale slip die optreedt tijdens montage zeer snel te plaatsen.
De verjonging op de kop voorkomt dat het schroefdraad beschadigd raakt tijdens plaatsing.

Het fischer snelbouwanker FBN II K is een stalen anker voor efficiënte bevestigingen in ongescheurd beton. In de korte uitvoering geschikt voor de voor- en doorsteekmontage. In de uitvoering van gegalvaniseerd staal wordt het anker voor het bevestigen van leuningen of consoles in de interieurbouw aanbevolen.

Functie

De FBN II is geschikt voor zowel voor- als doorsteekmontage. Indien een extra ring en moer wordt gebruikt om het anker tegen de ondergrond te klemmen, kan deze ook voor afstandsmontage worden toegepast.
Door de inslagnok op de kop van het anker wordt het schroefdraad niet beschadigd tijdens het inslaan.
Bij het aanbrengen van het aandraaimoment wordt de conus in het spreidsegment getrokken, waardoor deze tegen de boorgatwand wordt geklemd.
Dankzij de kopmarkering is het eenvoudig te controleren of het correcte anker is toegepast.
Bij seriemontage wordt het gebruik vande FABS montagehulpstuk aangeraden.

Installation FBN II

1 / 5

Goed-keuring
Boordiameter ( d₀ )	8 mm
Min. boorgatdiepte bij doorsteekmontage ( h₂ )	106 mm
Ankerlengte	110 mm
Max. nuttige lengte hef,stand/hef,red ( t_fix )	50 / 60 mm
Draad ( Ø x Lengte )	M8 x 79 mm
Sleutelwijdte	13 mm

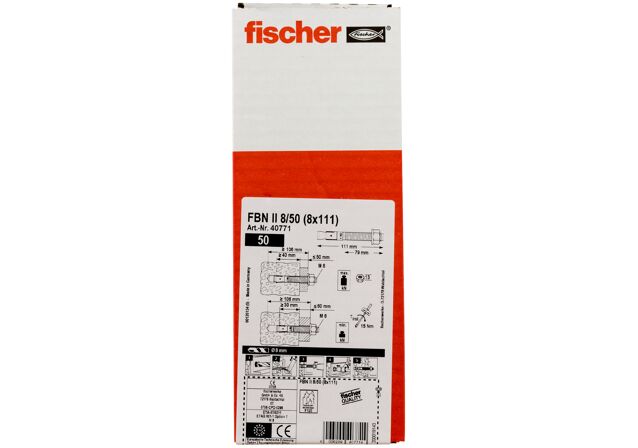

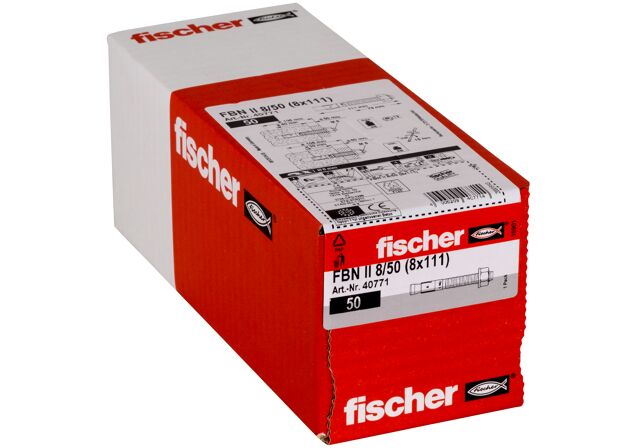

Soort verpakking	Doos
Hoeveelheid	50 stuks
GTIN (EAN-Code)	4006209407714
